新一代警用寬帶集群多媒體終端
2015年11月，中國自主設計研發的警用寬帶集群多媒體終端EP680，憑借其緊湊簡潔的造型設計和實用創新的功能設計，從來自48個國家的4322件參賽作品中脫穎而出，一舉斬獲德國“iF Product design award”2014年度產品設計大獎！這是中國首個獲得iF設計大獎的專業寬帶集群多媒體終端，也是中國在專業寬帶集群產品研發領域的一次重大歷史性突破，更是世界對中國企業在技術研發和產品創新方面所獲成就的一次充分認可。
1. 設計背景
近年來，隨著北京奧運會、上海世博會、廣州亞運會等大型活動的不斷增多，地震、冰雪災、交通事故等各種自然災害、安全事故、群體事件、突發事件的頻繁發生，社會維穩和搶險救災形勢嚴峻。這種形勢下，公安部門作為穩定社會環境與保障經濟快速發展的堅實后盾，國家和人民對其快速反應、準確判斷、協同作戰能力都提出了更高的要求。當發生緊急事件時，指揮中心的每一個決策都至關重要。因此，能否及時得到準確的第一手信息，是決策有效與否的關鍵因素之一。為了提高決策的準確性、正確性和實時性，指揮中心需要及時獲得現場的圖像、視頻、語音等信息。
目前一線警員使用的通信工具以語音集群終端為主，對數據業務的支持能力有限，而支持視頻監控的終端往往體積大、功能單一、系統容量小、集成度低、不方便攜帶。一線警員往往需要攜帶多個終端設備，分別用于語音通信、上網查詢和上傳數據、視頻采集等，與公安部門對終端設備的便攜性要求相差甚遠。因此，如果能設計一款同時支持專業語音集群、高速數據傳輸和視頻采集回傳等功能于一體的專業寬帶集群多媒體終端，將大大提升公安干警的執勤能力，提高一線干警的工作效率，加快對突發事件的反應速度，有利于提升警用公安裝備的科技水平。
為了滿足公安部門對上述應用的急迫需求，鼎橋通信技術有限公司憑借在TDD領域的多年技術積累，應用先進的TD-LTE 4G無線通信技術，針對公安部門的實際應用需求，自主研發了全球首款專業寬帶集群多媒體終端EP680。正是因為對公安用戶需求的深刻理解，EP680才獲得iF組委會的高度認可。
EP680整體介紹
作為新一代寬帶集群多媒體終端，EP680除了具有傳統集群的語音集群功能外，還支持高清視頻調度、寬帶接入、位置定位、短信/彩信等寬帶多媒體業務。在外觀設計方面，無論是整機還是細節設計，都充分考慮了公安干警的實際工作環境，做到輕便、耐用、易用，成為寬帶智能集群終端中一款“內外兼修”的裝備利器。

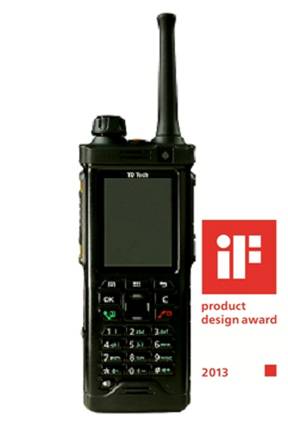

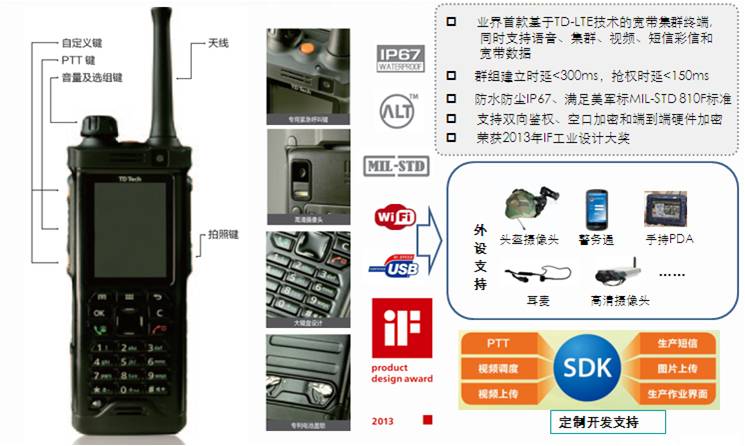

圖1：EP680整體介紹
值得一提的是，這款終端的核心芯片，是由鼎橋自主研發、設計生產的，無論是制造工藝還是功能設計，都已經達到芯片行業的世界領先水平。由于核心技術芯片掌握在中國人自己手中，公安部門可根據應用需求選擇不同的加密硬件和加密算法，從底層對語音、視頻及數據等業務進行更高安全級別的加密，徹底解決了國外數字集群廠商不對中國開放加密算法的難題，使我國在公共安全應用中的通信保密級別得到實質性提高。
圖2：業界首款基于TD-LTE寬帶集群芯片
3.設計亮點
就終端而言，其設計的一個基本原則是要符合客戶的使用習慣。但是為了支持諸多的多媒體業務，寬帶集群終端必須在硬件設計上做出改變。在硬件結構設計方面，設計人員做了深入調研和大膽創新，從設計之初就劍指國際一流水準，力爭從開始就具備最先進的架構和理念。最終，設計人員借鑒傳統集群終端輕便、耐用、大旋鈕等優點，并結合使用者習慣，增加了寬帶集群需要的高清攝像頭、攝像鍵、大顯示屏等新功能，主要設計亮點如下：
對多媒體業務完美支撐
前置130萬像素攝像頭和后置500萬像素高清攝像頭，使得掛帶和手持情況下，都能方便的進行視頻采集。專用的視頻拍攝鍵，可以提供良好的視頻拍攝體驗，按鍵的手感設計不同于PTT按鍵，避免誤操作。 屏幕采用2.4寸半透半反 QVGA，提供良好透過率的同時，可保證陽光下可視。采用雙MIC降噪， 即使在強噪音背景下仍然可以提供高清晰的話音質量。

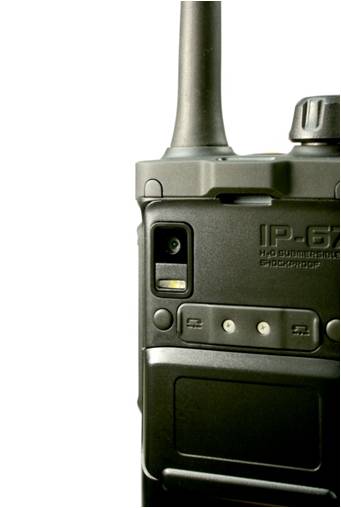

圖3 EP680后置高清攝像頭
美觀耐用造型硬朗，使用低調的黑色，如武器般強悍并值得信任。外觀面采用材質本色，耐磨耐用。軟硬膠一體型，不同的材質感覺及亮霧面的處理，體現出產品的高端品質感。另外，防護等級到達IP67水平，能在水下1米浸泡30分鐘，可靠性符合美軍標MIL-STD 810F，可承受8個循環1.5米6面跌落，能夠很好的滿足公安干警在各種惡劣環境下的正常使用需求。

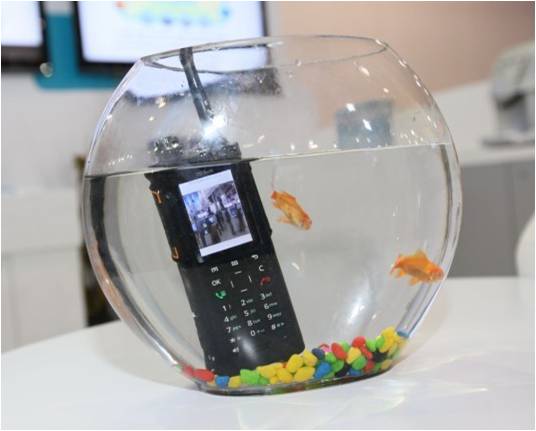

圖4 EP680水中視頻調度
操作便捷頂部的旋鈕作為組合旋鈕用于音量調節和選組，尺寸較一般集群終端更大，使得操作更加省力，同時給緊急呼叫鍵留有足夠的操作空間，戴手套也能靈活操作。電池蓋采用撥鈕的固定方式，不用額外的工具就能進行電池拆卸。底部有座充接口，并針對行業用戶的特殊性，預留了管理固資的標簽位。

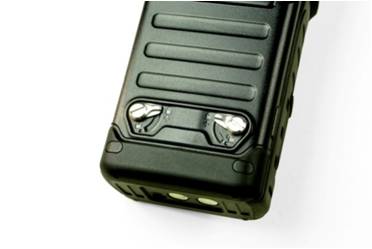

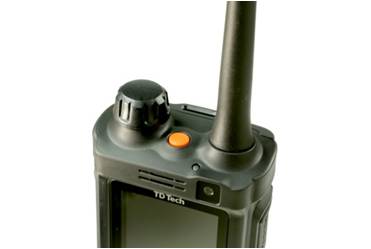

圖5 EP680組合旋鈕和電池蓋設計
· 攜帶輕便
雖然EP680的功能較傳統集群終端有了大大增強，但是它在整體設計上依然緊湊，高度和重量與同類終端相當，公安干警能夠很好的握持和操作，方便隨身攜帶。局部的造型凸起和軟質材料的應用，提供了良好的防護性和握持感且不易滑落。另外，它還配置了背夾，方便的佩戴在腰帶或者肩上。并使用了可拆卸背夾設計，背夾膠塞則保證了不裝背夾時產品的完整性。
圖 6 EP680用戶使用
· 豐富的連接支持
EP680支持USB、藍牙、WIFI熱點等連接方式，方便與外接專用高清攝像頭、耳機、手咪、電腦、PDA等設備連接，提供豐富的外設連接支持。
4.功能介紹
EP680不僅有出色的工業設計，在業務功能上也非常契合公安部門的實際應用需求。它不但可以同時支撐專業語音集群、視頻采集、視頻存儲、視頻回傳、視頻播放、定位、短信/彩信等多種多媒體業務，還支持高級別的硬件加密方案，以滿足公安部門對通信安全性的特殊要求。其主要功能簡要說明如下：
· 高清視頻回傳
近年來，公安部門對“可視化指揮”的需求越來越強烈�？梢暬笓]是指將緊急突發事件現場的視頻信息實時回傳到指揮中心，同時支持現場與指揮中心之間的實時雙向語音交流。這樣，決策人即使不在事發現場，也可以快速、準確、可靠地實現對現場事件的準確判斷，以實現信息圖像化、實時化、數字化，決策智能化、科學化，大大提高公安部門對突發事件處理的技術水平和管理效率。
EP680完美滿足了“可視化指揮”的需要，專業寬帶集群多媒體終端配置前后兩個攝像頭，能夠在事發地點實時進行視頻采集。公安干警可以選擇將采集的視頻保存在本地，在后續的辦案過程中使用；也可以選擇將視頻信息通過無線基站實時回傳到指揮中心。指揮中心調度員可以將回傳的視頻圖像實時投放到指揮大廳電視墻上，以便領導及時了解現場的情況。
相對于采用固定攝像頭回傳視頻的方式，其優點是機動、靈活、部署方便，不受電源、光纖傳輸?shù)瓤陀^條件限制，做到監控?zé)o死角，有效提高了公安部門對緊急突發事件的應對能力。
· 視頻調度/對講
當領導或者其他警務人員不在指揮中心，也不在事發地點現場，但需要及時了解現場信息。在使用傳統通信系統的情況下，這個問題很難解決。
寬帶集群專網解決方案基于4G LTE技術，可以提供超大的傳輸帶寬，通過調度中心控制，將事發現場所在終端上傳的視頻信息，實時轉發到指定的EP680手持終端上。EP680配置2.4寸彩色屏幕，可以將實時接收的視頻信息清晰展示在屏幕上。指揮人員將不會受限于工作場地，可以隨時獲取現場語音、視頻、數據等相關事件信息，實時把握現場警員部署情況、現場工作情況和事件進展，為下一步的行動決策提供重要依據。視頻調度/對講功能進一步提高了視頻監控的靈活度，有利于公安干警之間的信息傳輸共享。
除了通過調度臺的視頻調度，EP680之間，可直接進行點對點視頻對講。干警之間不需要指揮中心協助，也能輕松快捷地實現視頻通信。
· 專業語音集群功能
集群通信系統是多個用戶(部門、群體)共用一組無線電信道，并動態使用這些信道的專用移動通信系統。集群通信系統呼叫接入快、群組內用戶共享前向信道、采用半雙工通信方式，PTT方式、支持私密呼叫和群組呼叫。呼叫和講話時，需按住PTT鍵，被叫不需摘機。由于集群通信系統具備特有的調度功能和組呼功能以及快速呼叫的特性，因此在專業通信領域發揮著巨大的作用。
警用無線集群通信系統是公安指揮調度體系的重要組成部分，已成為救災搶險、處置突發性和群體性事件、交通管理、社會治安、刑技偵查、重大保衛活動及日常警務等必不可少的通信手段。
EP680集群基于TD-LTE技術語音集群性能達到業界領先的專業級水平，組呼建立時延小于300ms，話權搶占時延小于150ms，滿足公安部門快速語音集群通信的需要。EP680采用雙MIC降噪技術，即使在強噪音背景下仍然可以提供高清晰的話音質量；在機體的左側，配置較大PTT按鍵，使得可以方便的發起PTT呼叫；在右側配置了 3.5mm標準耳機插孔，可以方便的配合專業耳機使用；在頂部配置緊急呼叫按鈕（橙色），當發生緊急情況時，可以通過它來發起緊急呼叫。

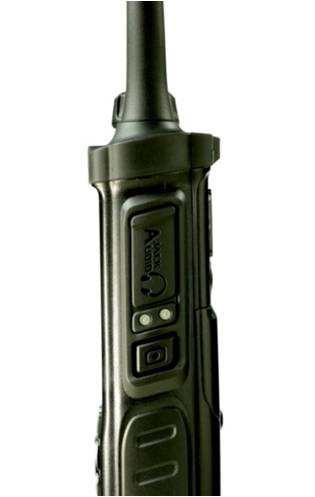

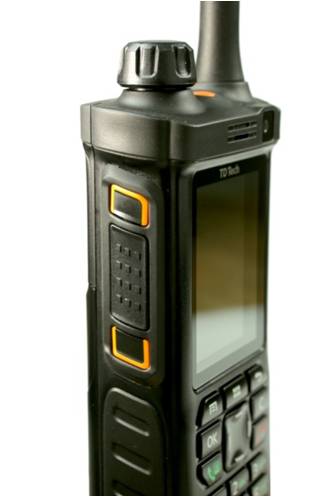

圖7 EP680側鍵設計
l 位置定位
PGIS（Police Geographic Information System）平臺是以公安信息網絡為基礎，以警用電子地圖為核心，以地理信息技術為支撐，服務于公安業務管理、信息共享和決策支持的可視化為目標的重要信息化基礎設施，是地理信息技術與公安信息系統相結合的產物，是公安信息化的高端應用，可以有效地拉動公安信息整合、信息共享，實現部、省、市互聯互通，全面提升公安信息化應用水平。
l為了配合PGIS系統的使用，EP680內置定位模塊，可以準確定位到人員和車輛的地理位置，為公安人員執行任務提供重要的依據。EP680支持周期性上報地理位置信息,同時也支持基于特定事件（倒地、脫網、緊急呼叫、電池電量低等）觸發的GPS信息上報。此外，調度臺主動發起的位置查詢時，終端會自動開啟GPS定位功能。移動警務執法。
有效地開展偵破案件、抓捕逃犯、核查人口、車輛、打擊和預防犯罪以及服務群眾等工作，交巡警、巡邏車輛、一線警員均需要實時訪問公安內網，以完成對公安內網信息的查詢或者重要數據的實時上傳。
由于使用了先進的4G TD-LTE技術，EP680的數據傳輸時延較3G技術有明顯改善，端到端傳輸時延僅有10ms，上下行帶寬為50M和100Mbps，使得無論是信息上傳，還是從數據庫查詢并下載到手持終端上的時間都大大縮短，從而極大提高了公安干警的工作效率，節約了大量時間和人力資源。
以彩信群發的方式，將重要的文字、圖片或者視頻信息發送到指定警員手持終端上或者某個特定的巡邏工作組，可以大大降低關鍵信息的溝通成本，提高工作效率。
EP680支持短信彩信編寫、單發、群發功能，可發送圖片和聲音等信息。如果被發送終端暫時不在服務區或者處于關機狀態，系統將會對此彩信進行保存，等被發送終端重新進入服務區或者重新開機后，再將此彩信推送到被發送終端。
除了上述應用，E680還能夠根據客戶的需求進行多種業務擴展。提供豐富的二次開發SDK接口，可進行定制的業務軟件的開發。滿足公安部門豐富的多媒體應用需求。
5.系統網絡介紹
EP680所在的系統網絡，完全采用了標準的4G TD-LTE架構。TD-LTE的網絡架構更為簡單，架設更為靈活、便捷。下圖給出了網絡示意架構。

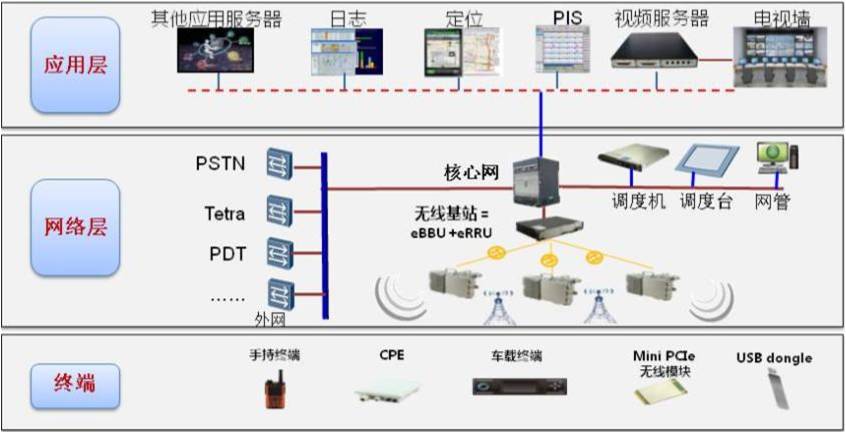

圖8 系統網絡架構圖
從圖中可以看出，EP680位于整個系統的終端層，是主力終端之一。除了手持臺，還包括無線路由器CPE（支持以太網、Wifi等接口），小型嵌入式無線modem（可通過miniPCIe接口進行二次開發），應用于警車的車載終端等等。這些類型多樣的終端，用途各異，充分滿足公安干警在不用場景下的通信需求。
在網絡設備層，主要包括無線基站、核心網、調度機、調度臺、網管設備、異系統網關、視頻代理網關等設備。這些設備構建起整個TD-LTE專用網絡。
6.結語
TD-LTE技術是具有中國自主知識產權的國際4G通信標準，使我國徹底擺脫了對國外廠商核心技術及產品的依賴。尤其是公安等國家要害部門，對安全性、可靠性方面有很高的要求，TD-LTE技術在警用領域的推廣應用具有重大意義。TD-LTE在技術方面具有強大優勢，提供更高的帶寬（語音視頻多路并發），更為靈活的頻譜配置和上下行配置（提升網絡效率和單站效率，多場景靈活使用），更簡化的網絡系統結構（減少網絡投資，簡化網絡維護和降低延遲）等等。因此，TD-LTE技術可以完美滿足公安部門越來越高的無線通信應用要求，是警用無線寬帶集群通信的首選技術。
EP680警用寬帶集群多媒體終端和支撐其使用的TD-LTE 4G網絡，可同時提供專業級的語音集群、寬帶數據傳輸、高清視頻監控及視頻調度等豐富的多媒體通信手段，解決了公安部門目前無線傳輸帶寬小、終端功能單一等問題。目前，該寬帶集群解決方案已經在多個城市投入使用，并有顯著的應用效果提升。相信基于TD-LTE的無線寬帶集群解決方案必將在公共安全通信領域發揮重要作用，有助于推動公安系統科技強警戰略的實施。
